補償導線bu-chang-dao-xian

！">

加入購物車成功！

ZC-KX-G-VP1V 121.5

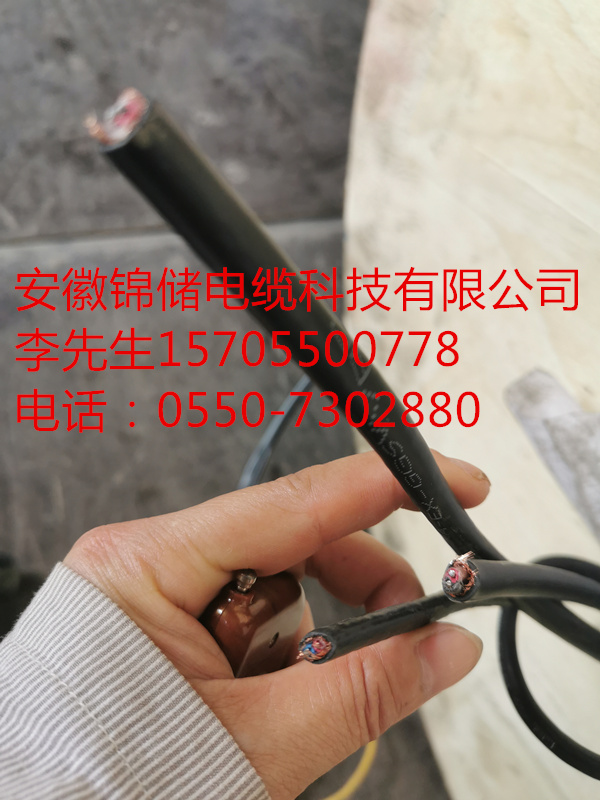

商品名稱：ZC-KX-G-VP1V 1*2*1.5

productmiaoshu：ZR-KX-GS-VPVP 1*2*1.5補償導線http://發熱電纜生產廠家|行車扁平電纜|螺旋彈簧電纜-安徽錦儲電纜科技有限公司 http://m.bftw168.com/很榮幸為您…

添加時間：2021-07-20 09:28:54
瀏覽：

手機：13485756353 / 13866946849

傳真：0550-7622196

電話：0550-7302880 / 7622880

郵箱：1219393797@qq.com

產品描述：

ZR-KX-GS-VPVP 121.5補償導線

http://發熱電纜生產廠家|行車扁平電纜|螺旋彈簧電纜-安徽錦儲電纜科技有限公司 http://m.bftw168.com/
很榮幸為您推薦ZR-KX-HF4BP2*15補償導線 ,如果您有什么需求或建議的話請聯系我們,電話0550-7621728

NX-HS-FFR

、NX-HS-FFP

、NX-HA-FFP、NX-HB-FFP

、NX-H-FFP2

、補償導線NX-HA-FFP，ZR-NX-HA-FFP

、ZR-NX-HS-FFP

、NXFF、NXFFR

、NXFFRP

、NXFFP、NXFF46

、NXFGP

、NXFGRP、NXFGR

、ZR-NX-HBFFP

、KCFPFP、SCFPFP

、EXFPFPR

、KXFP2FP2、KCFPVP

、SCFPVPR

、EXFPVRP、KXFP2VP2R

、ZR-KCFPVPR

、ZR-KX-HA-FPFP、BCF46PF46P

、ZR-EXF46PF46P

、ZR-KCFPF46RP、ZR-EXF46P2F46P2R

，補償導線NX-HA-FFP補償導線NX-HA-FFP2*1.5高溫補償導線、阻燃補償導線

、高溫軟芯補償導線

、補償軟導線、鋁廠專用高溫補償導線

、鋁水測溫補償導線

、鋼鐵廠專用高溫補償導線、

產品名稱：耐高溫?zé)犭娕佳a(bǔ)償導線

屏蔽耐高溫補償導線KX-HF4BP2*1.0,防火耐高溫補償導線KX-HF4BP用途：補償導線

、補償電纜

，是在一定溫度范圍內（包括高溫

、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置

，以補償它們與熱電偶連接處的溫度變化所產生的誤差

。本產品適用于分度號為S、K

、E

、T、J

、N型各種熱電偶與溫度顯示儀表之間的電氣連接

，以提高測量精度。

屏蔽耐高溫補償導線KX-HF4BP2*1.0使用條件：

(1) 工作溫度：耐熱用：較高200℃和260℃兩種

；

一般用：較高70℃和105℃兩種

。

(2) 較低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃

；

聚氯乙烯絕緣和護套電纜：固定敷設-40℃

，非固定敷設-15℃。

(3) ***小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍

，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍

，鎧裝電纜不小于電纜外徑的12倍。

、產品品種

、規格、結構型式

(1)KX-FPV-105產品品種及型號：見表1

產品名稱	型號	配用熱電偶	熱電偶分度號
銅-銅鎳補償型導線（電纜）	SC	鉑銠10-鉑熱電偶鉑銠13-鉑熱電偶	S
鐵-銅鎳補償型導線（電纜）銅-銅鎳補償型導線（電纜）	KCA KCB	鎳鉻-鎳硅熱電偶	K
鎳鉻-鎳硅延長型導線（電纜）	KX	鎳鉻-鎳硅熱電偶	K
鐵-銅鎳補償型導線（電纜）鎳鉻硅-鎳硅延長型導線（電纜）	NC NX	鎳鉻硅-鎳硅熱電偶	N
鎳鉻-銅鎳延長型導線（電纜）	EX	鎳鉻-銅鎳熱電偶	E
鐵-銅鎳延長型導線（電纜）	JX	鐵-銅鎳熱電偶	J
銅-銅鎳延長型導線（電纜）	TX	銅-康銅鎳電偶	T

(2) 產品規格：見表2

	名稱	導體標稱截面mm2	導體結構 mm
補償導線	補償電纜	A	B
線芯對數	1	二線組：1～24對 三線組：1～19對	0.5	1/Φ0.80	7/Φ0.30
1.0	1/Φ1.13	7/Φ0.43
1.5	1/Φ1.37	7/Φ0.52
2.5	1/Φ1.76	19/Φ0.41

注：① 補償導線規格為：2*導體標稱截面

，補償電纜規格為：芯數*2*導體標稱截面

，推薦的線對

為：1、2

、3

、4、5

、6

、7、8

、9

、10、12

、14

、16、19、24等

。

② 根據用戶的要求可提供阻燃型

、耐火型、低煙低鹵型

、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜

。訂貨時需注明即可。

、KX-FPV-105技術要求

(1) 補償導線及補償電纜合金導體和絕緣層顏色：見表3

產品型號	補償導線及電纜線芯	絕緣層著色	配用熱電偶分度號
正極	負極	正極	負極
SC	銅	銅鎳0.6	紅	綠	S(鉑銠10-鉑) R(鉑銠13-鉑)
KCA	鐵	銅鎳22	紅	藍	K(鎳鉻-鎳硅)
KCB	銅	銅鎳40	紅	藍
KX	鎳鉻10	鎳硅	紅	黑
EX	鎳鉻10	銅鎳45	紅	棕	E(鎳鉻-銅鎳)
JX	鐵	銅鎳45	紅	紫	J(鐵-銅鎳)
TX	銅	銅鎳45	紅	白	T(銅-銅鎳
NC	鐵	銅鎳18	紅	灰	N(鎳鉻硅-鎳硅)
NX	鎳鉻硅	鎳硅	紅	灰

補償導線及補償電纜使用分類

、等級標志及護套著色：見表4

使用分類	標志代號	允差等級及標志	護套著色
普通級	精密級	普通級	精密級	本安型
一般用	G	省	S	黑色	灰色	藍色
耐熱用	H	黑色	灰色	藍色

(3) 補償導線及補償電纜熱電特性及允差表：見表5

型號	使用分類	溫度范圍℃	熱電動勢允差μV	測量端溫度℃	往復電阻20℃長度為1m不大于Ω
普通級	精密級	0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC	G	0～100	±60(±5.0℃)	±30(±5.0℃)	1000	0.10	0.05	0.03	0.02
H	0～200
KCA	G	0～100	±100(±2.5℃)	±60(±1.5℃)	1000	1.40	0.70	0.47	0.28
H	0～200	900
KCB	G	0～100	900	1.04	0.70	0.47	0.28
KX	G	-20～100	900	2.20	1.10	0.73	0.44
H	-25～200	900
EX	G	-20～100	±200(±2.5℃)	±120(±1.5℃)	500	2.50	1.25	0.83	0.50
H	-25～200	500
JX	G	-20～100	±140(±2.5℃)	±85(±1.5℃)	500	1.30	0.65	0.43	0.26
H	-25～200	500
TX	G	-20～100	±60(±1.0℃)	±30(±0.5℃)	300	1.04	0.52	0.35	0.21
H	-25～200	±90(±1.5℃)	±48(±0.8℃)	300
NC	G	0～100	±100(±2.5℃)	±60(±1.5℃)	900	1.50	0.75	0.50	0.30
H	0～200	900
NX	G	-20～100	900	2.86	1.43	0.95	0.57
H	-25～200	900

(4) 其它性能指標：見表6

項 目	單位	性能指標
PVC絕緣	F46絕緣或F絕緣
絕緣電阻（20℃）≥	MΩ·km	25	500
電壓試驗	V/1min	1000

5、型號

、名稱：見表7～表8

型號	名稱
KX-VV	聚氯乙烯絕緣和護套K分度熱電偶用補償導線
KX-VPV	聚氯乙烯絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
KX-FF	氟塑料絕緣和護套K分度熱電偶用補償導線
KX-FPF	氟塑料絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
KX-FV-105	氟塑料絕緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線
KX-FPV-105	氟塑料絕緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線
KX-HF4B	聚四氟絕緣玻璃絲編織護套K分度熱電偶用補償導線
KX-HF4PB	聚四氟絕緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線

注： ① 其他型號補償導線SC

、KC、EX

、JX

、TX、NC

、NX等,只需改寫型號的*一項

，如：EX-VVP；

② 屏蔽型式有：P：銅絲屏蔽

，P1：鍍錫絲屏蔽

；

③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能

；

④ 一般用(G)普通級和精密級(S)以及耐熱用(H)普通級和精密級(S)補償導線在訂貨注明即可

。

表8 補償電纜

型號	名稱
KX-VV	聚氯乙烯絕緣對絞聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPV	聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPVP	聚氯乙烯絕緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VVP	聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FF	氟塑料絕緣對絞氟塑料護套K分度熱電偶用補償電纜
KX-FPF	氟塑料絕緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FPFP	氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FFP	氟塑料絕緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FV-105	氟塑料絕緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPV-105	氟塑料絕緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPVP-105	氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FVP-105	氟塑料絕緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-HF4B	聚四氟絕緣對絞玻璃絲編織護套K分度熱電偶用補償電纜
KX-HF4PB	聚四氟絕緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
KX-HF4PBP	聚四氟絕緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
